BESCHREIBUNG
Die Hohlpatrone Q-Serie Typ HPQ ist ein kompaktes und robustes Heizelement für die gezielte Beheizung von Düsen, Heißkanaldüsen und Heißkanalwerkzeugen. Besonders in der Kunststoffindustrie und im Spritzguss eignet sich die HPQ Hohlpatrone als leistungsfähige Düsenheizung für Anwendungen, bei denen eine präzise Leistungsverteilung, geringe Wandstärken und enge Toleranzen erforderlich sind.
Die HPQ-Serie ist eine Weiterentwicklung der konventionellen Hohlpatrone Typ HP. Grundlage der Konstruktion ist eine massearme Hochleistungsrohrpatrone Typ RP/RPZ, die in eine Nut eines zylindrischen Hohlkörpers eingewendelt wird. Die HPQ ist wahlweise mit oder ohne Thermoelement erhältlich.

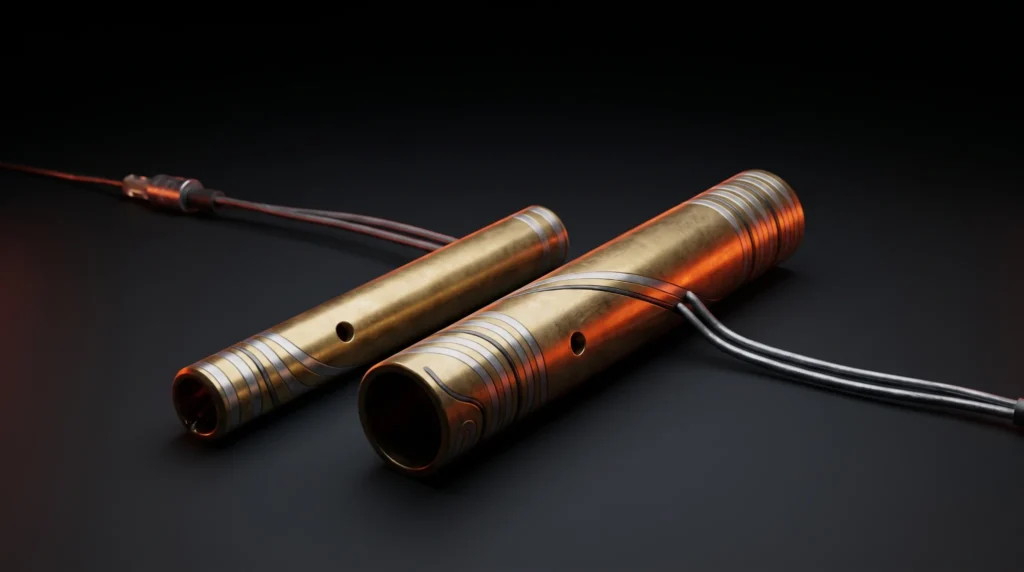

HPQ Hohlpatrone für Düsen, Spritzguss und Heißkanal
Als Hohlpatrone für Düsen ist die HPQ speziell für industrielle Anwendungen konzipiert, bei denen Bauteile mit kreisrundem beziehungsweise zylindrischem Querschnitt gezielt beheizt werden müssen. Typische Einsatzbereiche sind die Kunststoffverarbeitung und insbesondere die Beheizung von Spritzguss- und Heißkanalsystemen.
Die HPQ eignet sich unter anderem als:
Im HPQ-Prospekt wird die Beheizung von Düsen und Heißkanalwerkzeugen in der Kunststoffindustrie, Flüssigkeitsrohren sowie Teilen mit kreisrundem Querschnitt als Anwendungsbereiche beschrieben.
Damit lässt sich die HPQ gezielt als Hohlpatrone für Spritzguss, als Hohlpatrone für die Kunststoffindustrie und als kompaktes Hohlpatronen-Heizelement innerhalb industrieller Beheizungslösungen positionieren.
Vorteile
Die Konstruktion der Hohlpatrone Typ HPQ verbindet eine kompakte Bauform mit anwendungsspezifischer Leistungsanpassung. Zu den wesentlichen Eigenschaften gehören:
Diese Eigenschaften sind unter anderem im HPQ-Prospekt als Produktvorteile beziehungsweise Ausführungsmerkmale beschrieben.
Durch die geringen Wandstärken eignet sich die HPQ besonders dort, wo für die Hohlpatrone nur ein begrenzter Bauraum zur Verfügung steht. Die kompakte Hohlpatrone ermöglicht damit eine platzsparende Integration in geeignete Konstruktionen.
TECHNISCHE DATEN
| Technische Daten | Details |
|---|---|
| Trägermaterial | Messing- oder Edelstahlrohr Mantelwerkstoff der Rohrwendelpatrone: Nickel- oder Edelstahl |
| Innendurchmesser | 5 – 30 mm (Toleranz +0,03) |
| Länge | 20 – 400 mm |
| Mindestwandstärke | 1,3 mm |
| Spannung | 12 – 230 V |
| Leistungstoleranz | ± 10 % (kleiner auf Anfrage) |
| Leistungsverteilung | nach Kundenwunsch |
| Anschlussausführung | nach Kundenwunsch |
| Optional | mit integriertem Mantelthermoelement lieferbar |
Präzise und individuelle Leistungsverteilung
Ein wichtiges Merkmal der HPQ-Serie ist die präzise Leistungsverteilung. Die Leistungsverteilung kann nach Kundenwunsch ausgeführt werden. Auch die Anschlussausführung ist kundenspezifisch möglich.
Dadurch kann die HPQ als Hohlpatrone mit individueller Leistungsverteilung an die jeweilige Anwendung angepasst werden. Für konstruktions- und prozessspezifische Anforderungen sind somit kundenspezifische Hohlpatronen, eine Hohlpatrone nach Maß beziehungsweise eine entsprechende Hohlpatronen-Sonderanfertigung möglich.
HPQ Hohlpatrone mit Thermoelement
Die HPQ Hohlpatrone mit Thermoelement ermöglicht die Kombination aus Beheizung und Temperaturerfassung. Die Hohlpatrone kann optional mit integriertem Mantelthermoelement geliefert werden.
Für eine präzise Temperaturregelung sind eine möglichst spaltfreie Kontaktierung an der zu regelnden Einheit und ein schnelles Ansprechverhalten des Thermoelements entscheidend. Die dafür eingesetzten Thermoelemente Typ TE zeichnen sich unter anderem durch schnelle Ansprechzeiten, eine robuste Bauweise und einen hochtemperaturbeständigen Anschluss aus.
Für die HPQ-Serie bietet Türk+Hillinger zudem eine patentierte, spaltfreie Fixierung des Thermoelements an der zu regelnden Einheit. Thermoelemente Typ TE können dabei wahlweise austauschbar oder fest in der HPQ fixiert werden.
Damit ist eine Hohlpatrone Typ HPQ mit integriertem Thermoelement insbesondere für Anwendungen interessant, bei denen die Temperatur direkt und reproduzierbar an der beheizten Einheit erfasst und geregelt werden soll.
HPQ-Mini für kleinste Anwendungen
Für besonders kleine Anwendungen steht die HPQ-Mini zur Verfügung. Diese sehr kleine Ausführung der Q-Serie ist für Anwendungen vorgesehen, bei denen nur wenig Einbauraum verfügbar ist.
Auf Anfrage kann die HPQ-Mini außerdem mit einem wechselbaren Temperaturfühler ausgeführt werden.
Damit erweitert die HPQ-Mini das Portfolio um eine besonders kompakte und platzsparende Hohlpatrone für entsprechend kleine Anwendungen.
Kundenspezifische HPQ Hohlpatronen
Die HPQ-Serie bietet verschiedene Möglichkeiten zur Anpassung an die jeweilige benötigte Konstruktion. Neben der Leistungsverteilung kann auch die Anschlussausführung nach Kundenwunsch ausgeführt werden. Der Vorteil der Serie, ist damit die Anpassung und Umsetzung kundenspezifischer Ausführungen.
Damit kann die HPQ Hohlpatrone für konkrete Anforderungen in Maschinenbau, Kunststoffverarbeitung und Spritzguss ausgelegt werden – von der individuellen Leistungsverteilung bis zur Ausführung mit Thermoelement.
ANWENDUNG
In der Kunststoffindustrie zur Beheizung von Düsen und Heißkanalwerkzeugen, Beheizung von Flüssigkeitsrohren, Beheizung von Teilen mit kreisrundem Querschnitt.
