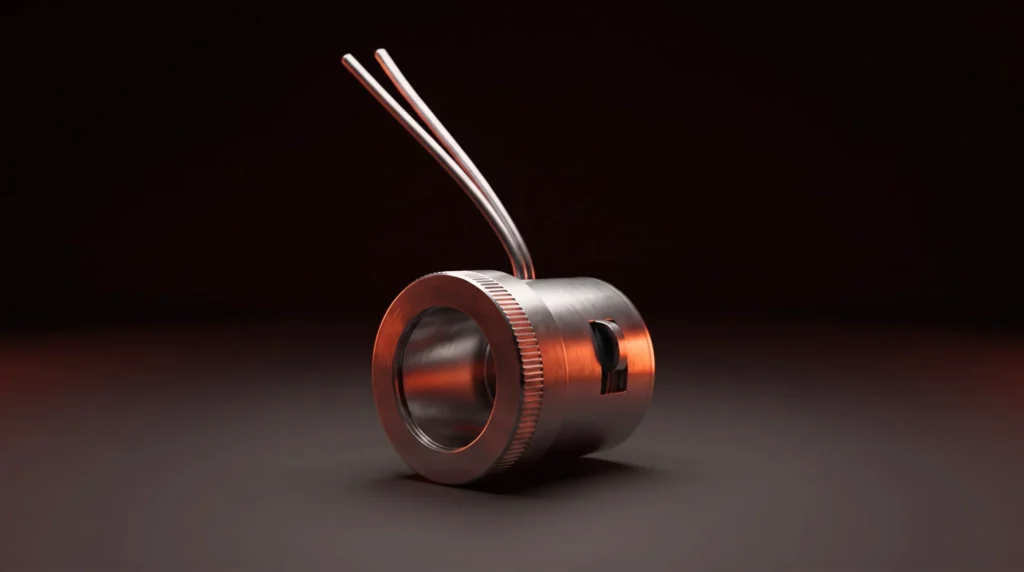

Hohlpatronen Typ HP

BESCHREIBUNG

Die Hohlpatrone Typ HP ist ein elektrisches Heizelement mit passgenauem Innendurchmesser für die Beheizung zylindrischer Bauteile. Die Hohlpatronen HP basieren auf einer Rohrpatrone Typ RP beziehungsweise RP T, die auf ein Innenrohr aufgepresst und außen durch ein Schutzrohr aus CrNi-Stahl fixiert wird. Der passgenaue Innendurchmesser unterstützt dabei einen guten Wärmeübergang zum zu beheizenden Bauteil.

Die HP Hohlpatrone kann je nach Ausführung mit einem Innenrohr aus Messing oder Edelstahl sowie mit unterschiedlichen Anschlussvarianten ausgeführt werden. Damit steht bei der HP-Serie insbesondere der konstruktive Aufbau der Hohlpatrone im Mittelpunkt.

Hohlpatrone HP Aufbau

Der Aufbau der Hohlpatrone HP unterscheidet sich konstruktiv von der Hohlpatrone Q-Serie HPQ. Bei der HP beziehungsweise HP T wird eine Rohrpatrone Typ RP oder RP T auf ein Innenrohr aufgepresst und außen durch ein Schutzrohr aus CrNi-Stahl fixiert. Als Innenrohr kommen je nach Ausführung Messing oder Edelstahl zum Einsatz. Durch den passgenauen Innendurchmesser wird ein guter Wärmeübergang zum zu beheizenden Bauteil gewährleistet.

Die HPQ-Serie ist dagegen eine Weiterentwicklung der konventionellen Hohlpatrone Typ HP. Bei der HPQ wird eine massearme Hochleistungsrohrpatrone Typ RP/RPZ in eine Nut eines zylindrischen Hohlkörpers eingewendelt. Dadurch unterscheidet sich die Q-Serie bereits grundlegend in ihrer konstruktiven Ausführung von der klassischen HP-Bauweise.

Während bei der Hohlpatrone HP insbesondere der Aufbau mit Innenrohr, aufgepresster Rohrpatrone und äußerem CrNi-Stahl-Schutzrohr charakteristisch ist, liegt der Schwerpunkt der HPQ Hohlpatrone auf einer kompakten Konstruktion mit geringen Wandstärken, präziser Leistungsverteilung, hoher Reproduzierbarkeit und engen Toleranzen.

Der Aufbau umfasst im Wesentlichen:

Heizung: Rohrpatrone Typ RP oder RP T mit verschiedenen Querschnitten
Innenrohr: Messing oder Edelstahl
Außen- bzw. Schutzrohr: CrNi-Stahl
Anschlüsse: PTFE-isolierte Litzen, standardmäßig 1.000 mm lang
Anschlussrichtung: radial oder axial ausführbar
weitere Anschlusslängen sowie ein zusätzlicher Drahtgeflechtschlauch sind auf Wunsch möglich

Die Ausführung als Hohlpatrone mit Schutzrohr schützt und fixiert das aufgepresste Heizelement. Das äußere CrNi-Stahlrohr macht die HP damit zu einer Hohlpatrone mit CrNi-Stahl-Schutzrohr.

HP unverbindlich anfragen

Hohlpatrone HP mit Messing- oder Edelstahl-Innenrohr

Für den Aufbau stehen unterschiedliche Innenrohr-Werkstoffe zur Verfügung. Eine Hohlpatrone HP mit Messing-Innenrohr ist ebenso möglich wie eine Hohlpatrone HP mit Edelstahl-Innenrohr.

Messing und Edelstahl sind hierbei als Innenrohr-Werkstoffe möglich. Entscheidend ist zugleich der passgenaue Innendurchmesser, da dadurch ein guter Wärmeübergang zwischen Hohlpatrone und dem zu beheizenden Bauteil erreicht werden kann.

Hohlpatrone HP und Hohlpatrone HP T

Als Heizelement kommt je nach Ausführung eine Rohrpatrone Typ RP beziehungsweise RP T zum Einsatz.

Die Hohlpatrone ist auch ohne Thermoelement lieferbar. Dadurch kann zwischen einer Hohlpatrone HP mit Thermoelement und einer Hohlpatrone HP ohne Thermoelement gewählt werden.

Bei den zugrunde liegenden Rohrpatronen ist die Variante RP T im Produktprospekt mit integriertem Fe-CuNi-Thermoelement beschrieben.

Anschlüsse der Hohlpatrone HP

Für die elektrische Kontaktierung der HP-Serie sind PTFE-isolierte Anschlusslitzen vorgesehen. Die Standardlänge beträgt, wie im Produktprospekt angegeben 1.000 mm; abweichende Anschlusslängen sind auf Wunsch möglich. Zusätzlich kann ein Drahtgeflechtschlauch vorgesehen werden.

Bei der Einbauplanung kann außerdem zwischen unterschiedlichen Anschlussrichtungen unterschieden werden. Eine Hohlpatrone HP mit radialem Anschluss beziehungsweise ein Hohlpatrone HP radialer Anschluss ermöglicht die seitliche Herausführung. Alternativ ist eine Hohlpatrone HP mit axialem Anschluss möglich, bei der das Anschlussende in Längsrichtung herausgeführt wird.

Damit werden auch Anforderungen an Hohlpatrone HP PTFE-Anschlusslitzen, Anschlusslänge und Anschlussrichtung bereits konstruktiv berücksichtigt.

Düsenheizung Typ HP

Die HP-Serie kann insbesondere als Düsenheizung Typ HP in der Kunststoffindustrie eingesetzt werden. Der beschriebene Einsatzbereich nennt unter anderem die Beheizung von Düsen sowie weiteren Bauteilen mit kreisrundem Querschnitt als Anwendung.

Technische Beratung Anfragen

TECHNISCHE DATEN

Technische Daten	Details
Herstellbare Spannungen	bis 250 V
Max. Oberflächenbelastung	15 W/cm²
Hochspannungsfestigkeit	1000 V
Max. Temperatur am Innenrohr	450 °C bei Innenrohr aus Messing 750 °C bei Innenrohr aus CrNi-Stahl

Für die konkrete Auswahl einer HP-Ausführung sind darüber hinaus der benötigte Innendurchmesser, der gewünschte Innenrohr-Werkstoff, die Anschlussrichtung sowie die Ausführung mit oder ohne Thermoelement relevant.

Hohlpatrone HP anfragen

Sie möchten eine Hohlpatrone HP anfragen? Türk+Hillinger unterstützt bei der Auswahl einer geeigneten HP-Ausführung für Ihre Anwendung. Je nach konstruktiver Anforderung können unter anderem Innenrohr-Werkstoff, Anschlussrichtung, Anschlusslänge und die Ausführung mit oder ohne Thermoelement berücksichtigt werden.

HOHLPATRONE HP

Direkter Draht zu unseren Experten.

Unser technischer Vertrieb unterstützt Sie bei der Auswahl der passenden HP-Ausführung.

HP unverbindlich anfragen

Nur für Geschäftskunden. Kein Privatverkauf.

ANWENDUNG

In der Kunststoffindustrie zur Beheizung von Düsen und Heißkanalwerkzeugen, Beheizung von Flüssigkeitsrohren, Beheizung von Teilen mit kreisrundem Querschnitt.
