BESCHREIBUNG

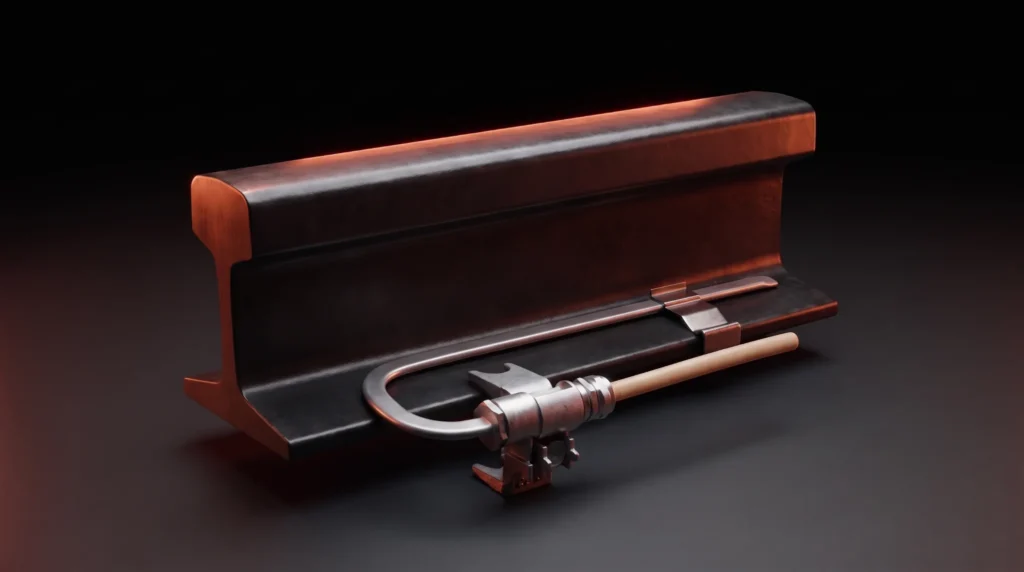

Die elektrische Weichenheizung RKW von Türk+Hillinger dient zur Schnee- und Eisfreihaltung von Weichen bei Eisenbahnen, Straßenbahnen und Werksbahnen. Elektrische Weichenheizstäbe erwärmen gezielt die Bereiche, in denen Schnee und Eis das Verstellen der Weiche behindern können.
Als Hersteller bietet Türk+Hillinger Heizstäbe für unterschiedliche Schienenprofile und Weichenbauarten sowie komplette Verschlussheizungen und zugehörige Befestigungselemente. Für die Auswahl der passenden Ausführung unterstützt Sie unser technischer Vertrieb anhand Ihrer Weichenbauart und Einbaubedingungen.
Wie funktioniert die elektrische Weichenheizung?
Bei Schnee, Eisregen und starken Temperaturschwankungen können sich zwischen Weichenzunge und Backenschiene Eis oder Pressschnee bilden. Die Weichenheizung RKW hält diesen Bereich durch Wärmeleitung und Wärmestrahlung eis- und schneefrei.
Dazu werden die Heizstäbe im Bereich zwischen Zunge und Backenschiene angebracht. In besonderen Einbausituationen ist auch eine direkte Beheizung der Zungenschiene vorgesehen. Weitere Ausführungen beheizen Verschlüsse, Gestänge und bewegliche Herzstücke.
Weichenheizstäbe für Normalweichen
Für Normalweichen mit den Schienenprofilen S49, S54 und UIC 60 umfasst das RKW-Programm Flachrohrheizkörper mit einem Querschnitt von 13 × 5,5 mm. Der Mantel besteht aus korrosionsbeständigem Chromnickelstahl.
Erhältlich sind Ausführungen mit lösbarer Anschlusshülse oder fest vergossenem Anschlusskabel. Die im Prospekt beschriebenen Normalweichen-Heizstäbe besitzen die Schutzart IP65. Bei den Ausführungen mit vergossenem Kabel stehen die aufgeführten Artikel mit 6 oder 8 m Kabellänge zur Verfügung.
Längen und Heizleistungen für Normalweichen
| Gesamtlänge des Heizstabs | Heizleistung je Heizstab | Spannung |
|---|---|---|
| 2.200 mm | 900 W | 230 V |
| 2.870 mm | 900 W | 230 V |
| 3.300 mm | 1.050 W | 230 V |
| 3.720 mm | 1.200 W | 230 V |
| 4.700 mm | 1.500 W | 230 V |
Die Leistungstoleranz beträgt ±10 %. Die Standard-Längentoleranz liegt bei ±2 %; optional sind ±1 % auf Anfrage möglich.
Ausführungen für besondere Weichenbauarten
Weichenheizung für Hochgeschwindigkeitsweichen
Für Hochgeschwindigkeitsweichen des Typs ERL UIC 60 stehen Heizstäbe mit angepasster Biegeform zur Verfügung. Diese Bauform ermöglicht eine intensive Beheizung der schmiermittelfreien Gleitstühle. Zur Befestigung werden spezielle Klemmbügel eingesetzt.
| Gesamtlänge des Heizstabs | Heizleistung je Heizstab | Spannung |
|---|---|---|
| 2.920 mm | 900 W | 230 V |
| 3.770 mm | 1.200 W | 230 V |
| 4.750 mm | 1.500 W | 230 V |
Die aufgeführten Ausführungen besitzen eine Kabellänge von 8 m.
Verschlussheizungen und Verschlussfachheizungen
Verschlussheizungen halten Verschluss und Gestänge der Weiche schnee- und eisfrei. Die komplette Einheit besteht aus zwei korrosionsgeschützten Wärmeleitblechen, den daran befestigten Heizkörpern und den zugehörigen Befestigungselementen.
Zwei Leistungsvarianten stehen zur Verfügung:
- 2 × 250 W: insgesamt 500 W zur intensiven Beheizung der Verschlusseinrichtung.
- 2 × 450 W: insgesamt 900 W zur gleichmäßigen Beheizung des gesamten Verschlussfachs.
Die Heizelemente sind in vergossener oder lösbarer Ausführung erhältlich. Bei der vergossenen Ausführung beträgt die Kabellänge 8 m.
Weichenheizung für bewegliche Herzstücke
Bei federnd beweglichen Herzstücken werden die Flügelschienen und der Blockbereich beheizt. Die Heizstäbe befinden sich am Schienenhals; bei ERL-Weichen wird zusätzlich der Schienenfuß beheizt.
Das aufgeführte Programm umfasst je nach Artikel Gesamtlängen von 1.680 bis 5.200 mm und Heizleistungen von 600 bis 2.000 W bei 230 V. Herzstückheizungen für gelenkig bewegliche Herzstücke sind auf Anfrage erhältlich.
Elektrische Weichenheizung für Straßenbahnen
Straßenbahnweichen stellen besondere Anforderungen an Werkstoff und elektrische Isolation. Für die erhöhte Korrosionsbeanspruchung durch Streusalz stehen salzbeständige Mantelwerkstoffe zur Verfügung.
TECHNISCHE DATEN
| Merkmal | Ausführung / Wert |
|---|---|
| Mantelwerkstoff | 1.4876 (Incoloy 800) oder 2.4858 (Incoloy 825) |
| Heizstabprofile | Ø 8,5 mm oder 12 × 6 mm |
| Spannung | Bis 750 V; höhere Spannungen auf Anfrage |
| Hochspannungsfestigkeit | 2 kV |
| Isolationswiderstand | >10 MΩ |
| Unbeheizte Länge | 200 mm, Standard |
| Schutzart | IP65 |
| Längentoleranz | ±2 %; optional ±1 % auf Anfrage |
| Anschlussvarianten | Schraubanschluss, Steckanschluss oder fest vergossenes Kabel |
| Erdung | Heizstäbe mit Erdanschluss |
Diese Angaben gelten für die beschriebenen Straßenbahn-Ausführungen.
Befestigung, Erdung und Zubehör
Für die Montage der Weichenheizung bietet Türk+Hillinger auf das Schienenprofil abgestimmte Befestigungselemente. Anschlusskopfbefestigungen fixieren den Anschlussbereich an der Backenschiene beziehungsweise mit einem speziellen Befestigungssatz an der Zunge. Passende Klemmbügel halten den weiteren Heizstab am Schienenfuß.
Zum Zubehör gehören außerdem Erdungsvorrichtungen, Befestigungssätze und Abdeckungen für die Betriebserde. Ersatzheizstäbe sind unter anderem für die beschriebenen Verschlussheizungen erhältlich.
Passende RKW-Weichenheizung anfragen
Für Ihre Anfrage sind Weichenbauart, Schienenprofil, zu beheizender Bereich, Versorgungsspannung und benötigte Heizleistung hilfreich. Ergänzen Sie die gewünschte Heizstablänge, Anschlussausführung und Kabellänge. Unser technischer Vertrieb unterstützt Sie bei der Zuordnung der passenden Heizstäbe und Zubehörteile.
Jetzt Elektrische Weichenheizung RKW anfragen.
Ihre Ansprechpartner
Sachbearbeitung
PMVA – Verdichtete Heizpatronen
RKW – Elektrische Weichenheizungen
RP – Rohrpatronen
SCHUWI – Schutzwiderstände
TE – Temperatursensoren
Worin unterscheidet sich RKW von einem allgemeinen Flachrohrheizkörper?
RKW bezeichnet die auf Weichenbeheizung abgestimmten Heizkörperausführungen mit passenden Anschlüssen und Befestigungselementen. Für allgemeine industrielle Heizaufgaben finden Sie weitere Ausführungen bei den Flachrohrheizkörpern RKF.
Wie wird die benötigte Heizleistung einer Weichenheizung ausgewählt?
Die Auswahl richtet sich nach Weichenbauart, Heizbereich, Einbausituation und Betriebsbedingungen. Die Tabellen nennen die Leistung je Heizstab. Die erforderliche Gesamtleistung ergibt sich aus der Anzahl und Kombination der eingesetzten Heizelemente.
Kann jeder RKW-Weichenheizstab an jeder Weiche montiert werden?
Heizstabform, Länge, Anschluss und Befestigung müssen zur jeweiligen Weiche passen. Für Normalweichen, ERL-Hochgeschwindigkeitsweichen und bewegliche Herzstücke sind unterschiedliche Ausführungen vorgesehen. Das Schienenprofil allein reicht deshalb zur Auswahl nicht aus.
Welche Angaben werden für einen Ersatzheizstab benötigt?
Hilfreich sind die vorhandene Artikelnummer oder DB-Materialnummer sowie Angaben zu Länge, Leistung, Spannung und Anschlussausführung. Bei vergossenen Anschlüssen sollte zusätzlich die Kabellänge angegeben werden. Eine gleiche Heizleistung allein belegt keine Austauschbarkeit.
Gehören Steuerung und Fernüberwachung zum RKW-Lieferumfang?
Das hier beschriebene RKW-Programm umfasst Heizkörper, Verschlussheizungen und zugehöriges Zubehör. Anforderungen an eine übergeordnete Steuerung, Regelung oder Fernüberwachung sollten bei der Projektanfrage gesondert angegeben und abgestimmt werden.
