BESCHREIBUNG

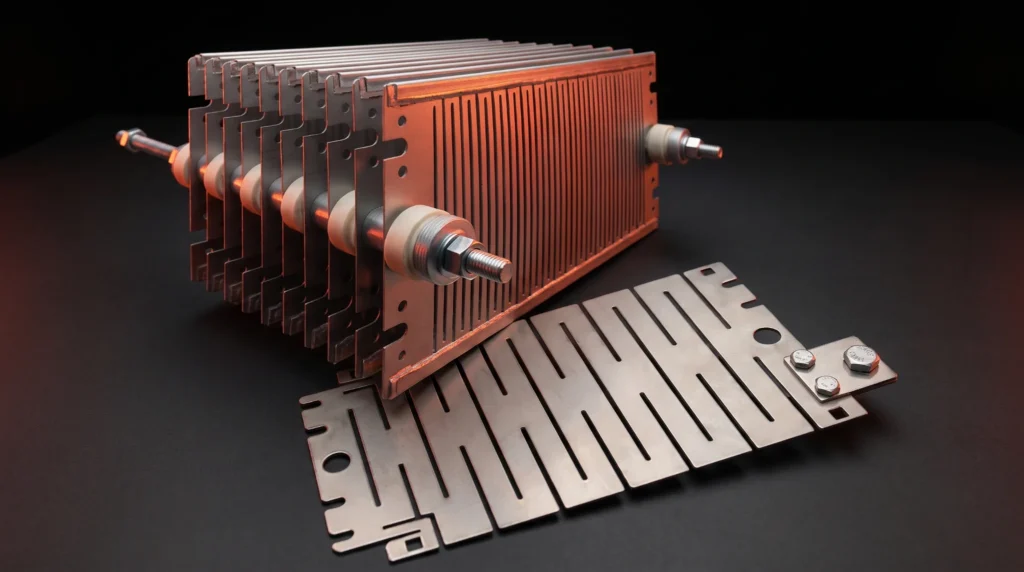

Die Stahlplattenfestwiderstände der Baureihe EPH bestehen aus hitzebeständigem Stahl und übernehmen unterschiedliche Widerstandsaufgaben in elektrischen Anlagen. Die Einsatzmöglichkeiten reichen von der Strombegrenzung und Entladung bis zu Anlass-, Filter- und Crowbar-Anwendungen.
Ob einzelnes Stahlgitterwiderstandselement oder vormontierter Stahlgitterwiderstandsblock: Die EPH-Baureihe bietet unterschiedliche Ausführungen für die Integration in Ihre Anlage. Durch die Zusammenstellung verschiedener Einzelelemente lassen sich unterschiedliche Widerstandswerte, Leistungen und Energieaufnahmen realisieren.
Stahlplattenwiderstände als Einzelelement oder vormontierte Einheit
Für den jeweiligen Einbau stehen drei Ausführungen zur Verfügung:
| Ausführung | Aufbau und Ausstattung |
|---|---|
| EPH-S | Einzelner Stahlplattenwiderstand, auf Wunsch mit vormontierten Anschlusslaschen |
| EPH-E | Vormontierte Einheit aus Stahlplattenwiderstandselementen zum Einbau |
| EPH-E-IP20 | Komplette Widerstandseinheit in Schutzart IP20 |
Damit kann die Auswahl sowohl auf der Ebene eines einzelnen Stahlgitterwiderstandselements als auch für einen vollständigen Widerstandsblock erfolgen. Entscheidend sind die elektrischen Anforderungen, der verfügbare Bauraum und die vorgesehenen Betriebsbedingungen.
Einsatzmöglichkeiten der EPH-Stahlgitterwiderstände
Die Baureihe eignet sich für unterschiedliche Aufgaben in der elektrischen Anlagentechnik:
Weitere Einsatzbereiche sind Belastungs-, Dauervor- und Not-Aus-Widerstände. Welche Ausführung geeignet ist, hängt vom konkreten Lastverlauf und der erforderlichen elektrischen und thermischen Belastbarkeit ab.
Energieaufnahme und technische Eckdaten
Bei der Auswahl eines Stahlgitterwiderstands müssen sowohl die Leistung als auch die Energieaufnahme berücksichtigt werden. Für die im Prospekt aufgeführten EPH-S-Einzelelemente beträgt die Energieaufnahme etwa 50 bis 70 kJ bei einer Temperaturerhöhung um 300 K in ruhender Luft. Die mittlere thermische Zeitkonstante liegt bei etwa 100 Sekunden.
| Merkmal | Angabe und Geltungsbereich |
|---|---|
| Widerstandswerte EPH-S | Vorzugstypen von 0,022 bis 5,6 Ω |
| Energieaufnahme EPH-S | Etwa 50–70 kJ bei 300 K Temperaturerhöhung in ruhender Luft |
| Mittlere thermische Zeitkonstante EPH-S | Etwa 100 Sekunden |
| Typleistung EPH-E-IP20 | Vorzugstypen von 1,5 bis 22 kW bei 100 % Einschaltdauer |
| Anzahl der Stahlplatten EPH-E-IP20 | Je nach Vorzugstyp 3 bis 44 |
Die Werte sind der jeweiligen Ausführung zugeordnet. Für EPH-S nennt der Prospekt außerdem typabhängige maximale Ströme bei 40 °C Umgebungstemperatur und unterschiedlichen Einschaltdauern. Diese Grenzen sind bei der Dimensionierung zu berücksichtigen.
Luftgekühlte Ausführung und optionale Ausstattung
Die thermischen Angaben der EPH-S-Elemente beziehen sich auf ruhende Luft. Soll der Stahlgitterwiderstand luftgekühlt mit zusätzlichem Lüfter eingesetzt werden, ist eine entsprechende Ausstattung optional möglich.
Weitere Optionen sind:
Ein Stahlgitterwiderstand in IP20 steht mit der Ausführung EPH-E-IP20 zur Verfügung. Abweichende Anforderungen an Gehäuse und Aufstellort werden anwendungsbezogen abgestimmt.
EPH für Ihre Anwendung anfragen
Sie benötigen einen Stahlplattenfestwiderstand für eine konkrete Anlage? Teilen Sie uns den benötigten Widerstandswert, Strom beziehungsweise Leistung, die Einschaltdauer und den Lastverlauf mit. Angaben zur Energie je Belastungsvorgang, zur Umgebungstemperatur und zum verfügbaren Einbauraum unterstützen die Auswahl.
Wir unterstützen Sie bei der Planung und Auswahl der passenden EPH-Ausführung. Anwendungsspezifische Unterlagen erhalten Sie auf Anfrage.
KONTAKTIEREN SIE UNS
Werk Limbach-Oberfrohna, Deutschland
Dorotheenstr. 22, 09212 Limbach-Oberfrohna
Was unterscheidet EPH-S, EPH-E und EPH-E-IP20?
EPH-S bezeichnet die einzelnen Stahlplattenwiderstände. EPH-E besteht aus vormontierten Elementen für den Einbau. EPH-E-IP20 ist eine komplette Widerstandseinheit mit Schutzart IP20. Die Auswahl richtet sich danach, ob einzelne Elemente integriert werden sollen oder eine vormontierte Einheit benötigt wird.
Welchen Einfluss hat der Temperaturkoeffizient auf einen Stahlgitterwiderstand?
Der elektrische Widerstand der EPH-Elemente ist temperaturabhängig. Ihr Temperaturkoeffizient liegt höher als bei klassischen drahtgewickelten Widerständen der ALW-Baureihe, jedoch deutlich niedriger als bei Gusswiderständen. Bei der Auslegung ist deshalb zu berücksichtigen, dass sich der Widerstandswert mit der Betriebstemperatur verändert.
Was bedeutet die angegebene Energieaufnahme eines Stahlgitterwiderstands?
Die Energieaufnahme beschreibt die Energiemenge, die das Element unter den angegebenen Bedingungen aufnimmt. Bei den aufgeführten EPH-S-Elementen sind dies etwa 50 bis 70 kJ bei einer Temperaturerhöhung um 300 K in ruhender Luft. Die 300 K bezeichnen eine Temperaturdifferenz, keine absolute Betriebstemperatur. Die Energieaufnahme ist außerdem nicht mit einer dauerhaft zulässigen Leistung gleichzusetzen.
Kann EPH als Crowbar- oder LVRT-Widerstand eingesetzt werden?
Ja. Crowbar-, FRT- und LVRT-Anwendungen gehören zu den dokumentierten Einsatzmöglichkeiten der Baureihe. Die passende Ausführung wird anhand der elektrischen Belastung, der aufgenommenen Energie und des zeitlichen Lastverlaufs ausgewählt.
Ist ein EPH-Stahlgitterwiderstand für die Außenaufstellung geeignet?
Für eine Außenaufstellung sind geeignete Ausführungen nach Absprache möglich. Die Schutzart IP20 gehört ausdrücklich zur Variante EPH-E-IP20 und ist keine pauschale Freigabe für den Außeneinsatz. Gehäuse und Schutzart müssen zum vorgesehenen Aufstellort passen.
Wann kommt ein EPH-Stahlgitter-Bremswiderstand infrage?
EPH kommt für Brems- und Chopperanwendungen infrage, bei denen eine Ausführung mit Stahlplattenwiderstandselementen benötigt wird. Für die Auswahl sind insbesondere Widerstandswert, Belastungsdauer, Energieaufnahme und Einbaubedingungen maßgeblich. Aluminium-Lastwiderstände werden in der separaten ALW-Baureihe geführt.
