Rohrheizkörper Typ RHK

BESCHREIBUNG

Rohrheizkörper RHK von Türk+Hillinger bieten vielseitige Möglichkeiten für die elektrische Beheizung industrieller Anlagen und Geräte nach Maß. Die metallummantelten, verdichteten Rohrheizelemente eignen sich zur Erwärmung von Flüssigkeiten, Gasen und festen Körpern. Ob gerader Rohrheizkörper oder gebogene Ausführung: Wir stimmen die Auslegung auf Ihre Anwendung und den verfügbaren Einbauraum ab.

Als Hersteller entwickeln und fertigen wir kundenspezifische Rohrheizkörper für unterschiedliche Beheizungsaufgaben. Dazu gehören Anwendungen im Apparatebau, in der Kunststoffverarbeitung, in Großküchen sowie in Laborgeräten und Verpackungsmaschinen.

Aufbau und Funktionsweise der Rohrheizelemente

Im Inneren des Rohrheizkörpers erzeugt ein elektrischer Heizleiter Wärme. Hochverdichtetes Magnesiumoxid, kurz MgO, isoliert den Heizleiter gegenüber dem Metallmantel und unterstützt gleichzeitig die Wärmeübertragung nach außen.

Dieser Aufbau verbindet elektrische Isolation mit guter Wärmeleitung. Der Rohrmantel bildet die äußere Hülle des Heizelements und wird passend zu Medium, Temperatur und Einsatzbedingungen ausgewählt.

Rohrheizkörper für Wasser, Öl, Luft und feste Körper

Für die Auswahl eines geeigneten Rohrheizkörpers sind das zu erwärmende Medium und die Art der Wärmeübertragung entscheidend:

Wasser und andere Flüssigkeiten: Für die direkte Beheizung werden Mantelwerkstoff und Oberflächenbelastung auf das Medium abgestimmt.
Öl: Die Auslegung berücksichtigt die Eigenschaften des Öls und die zulässige thermische Belastung.
Luft und Gase: Strömung und Wärmeabfuhr bestimmen wesentlich die mögliche Heizleistung.
Feste Körper: Bei der Kontakterwärmung ist eine gute thermische Anbindung an das zu beheizende Bauteil wichtig.

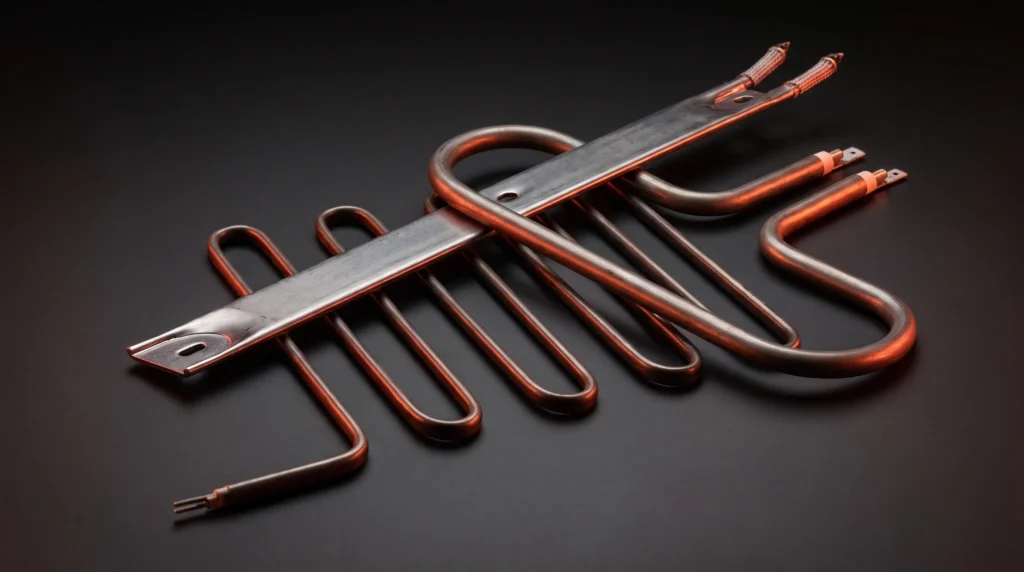

Gerade und gebogene Rohrheizkörper nach Zeichnung

Wir fertigen Rohrheizkörper in gestreckter oder gebogener Ausführung. Anhand Ihrer Kundenzeichnung stimmen wir Biegeform, Abmessungen, beheizte Länge und Anschlussausführung ab.

Zum Durchmesserspektrum gehören beispielsweise 5 mm, 6,5 mm, 8,5 mm und 16 mm. Ausführungen für Betriebsspannungen bis 480 V sind möglich. Welche Kombination aus Durchmesser, Länge, Leistung und Werkstoff geeignet ist, ergibt sich aus Ihrer konkreten Beheizungsaufgabe.

TECHNISCHE DATEN

Technische Daten	Details
Herstellbare Spannungen	bis 480 V
Mantelwerkstoff	Cu und CrNi-Stahl
Durchmesser	16 mm, 8,5 mm, 6,5 mm, 5 mm, 4 mm, 3 mm
Maximale Herstelllänge	Ø 16 mm und 5 mm: ca. 3000 mm Ø 8,5 mm: ca. 4000 mm Ø 6,5 mm: ca. 3800 mm Ø 4 mm und 3 mm: ca. 1500 mm

Mantelwerkstoffe für unterschiedliche Einsatzbedingungen

Für Rohrheizkörper aus Edelstahl beziehungsweise Nickel-Chrom-Legierungen stehen je nach Ausführung unterschiedliche Mantelwerkstoffe zur Verfügung:

Mantelwerkstoff	Typische Einsatzschwerpunkte
1.4541	Wasser, Luft, Öl und Kontakterwärmung
1.4435	Wasser mit erhöhten Anforderungen an die Korrosionsbeständigkeit
1.4876 / Incoloy 800	Luft- und Kontakterwärmung bei hoher thermischer Beanspruchung
2.4858 / Incoloy 825	Aggressives Wasser sowie Luft- und Kontakterwärmung

Die Werkstoffauswahl erfolgt anhand der tatsächlichen Betriebsbedingungen. Ein korrosionsbeständiger Rohrheizkörper muss zum jeweiligen Medium und dessen Zusammensetzung passen.

Heizleistung und Oberflächenbelastung passend auslegen

Für einen zuverlässig arbeitenden Rohrheizkörper kommt es auf das Zusammenspiel von Heizleistung, beheizter Oberfläche und Wärmeabfuhr an. Die spezifische Oberflächenbelastung beschreibt die Leistung je Quadratzentimeter beheizter Mantelfläche. Sie beeinflusst die thermische Beanspruchung des Heizelements.

Eine größere Heizleistung erfordert deshalb eine passende Wärmeübertragung an das Medium. Bei der Auslegung berücksichtigen wir die gewünschte Aufheizzeit, den Wärmebedarf während des Betriebs und die entstehenden Wärmeverluste / Wärmeabgabe.

Kundenspezifische Rohrheizkörper anfragen

Sie möchten einen Rohrheizkörper nach Maß anfertigen lassen? Senden Sie uns Ihre Zeichnung oder beschreiben Sie Ihre Beheizungsaufgabe. Hilfreich sind Angaben zu Medium, Betriebstemperatur, Spannung, Heizleistung, Einbauraum und benötigter Stückzahl.

Gemeinsam mit Ihnen klären wir die passende Ausführung für Ihre Anwendung, Anlage oder Ihr Gerät.

Jetzt Rohrheizkörper RHK anfragen.

PRODUKTBROSCHÜRE

ANWENDUNG

Großküchen, Kunststoff-Industrie, Apparatebau, Holzmaschinen-Industrie, Schuhmaschinenindustrie, Hausgeräteindustrie, Gießereien, Hochvakuumtechnik, Labor-Industrie, Verpackungsindustrie.

PDF ansehen

PDF herunterladen

Ihre Ansprechpartner

Diane Fiedler

Diane Fiedler
Sachbearbeitung

EHK – Einschraub-Heizkörper
FLC – Flachheizkörper
FLEX – Flexibler Rohheizkorper
RHK – Bremswiderstände
RKF – Flachrohrheizkörper

Telefon: +49 (0) 74 61-70 14 – 120
Fax: +49 (0) 74 61-70 14 – 155
E-Mail: fiedler@tuerk-hillinger.de

Was ist ein elektrischer Rohrheizkörper?

Ein stromdurchflossener Heizleiter erzeugt Wärme, die über eine isolierende Magnesiumoxid-Schicht an den Metallmantel und anschließend an das zu erwärmende Medium übertragen wird.

Für welche Anwendungen eignen sich Rohrheizkörper?

Rohrheizkörper können Flüssigkeiten, gasförmige Medien und feste Körper erwärmen. Typische Einsatzbereiche sind Apparatebau, Kunststoffindustrie, Großküchentechnik, Laborgeräte und Verpackungsmaschinen. Die passende Ausführung hängt von Medium, Temperatur und Einbausituation ab.

Können Rohrheizkörper nach Kundenzeichnung gefertigt werden?

Ja. Rohrheizkörper RHK können hinsichtlich Form, Abmessungen, Heizleistung und Anschlüssen auf die jeweilige Anwendung abgestimmt werden. Eine Zeichnung mit Einbaumaßen erleichtert die technische Abstimmung Ihrer Sonderanfertigung.

Sind Rohrheizkörper biegbar?

RHK sind in gerader und gebogener Ausführung erhältlich. Wenn Sie die Rohrheizkörper selbst weiterverformen möchten, geben Sie dies bereits bei der Anfrage an. Zulässige Biegegeometrien und Werkzeugabmessungen müssen zur jeweiligen Ausführung passen. Wiederholtes Biegen an derselben Stelle ist zu vermeiden. Siehe auch verwandtes Produkt FLEX – Flexibler Rohrheizkörper.

Welcher Mantelwerkstoff ist für einen Rohrheizkörper geeignet?

Das hängt vom Medium und der erforderlichen Manteltemperatur ab. Neben der Temperaturbeständigkeit ist insbesondere bei Flüssigkeiten die chemische Verträglichkeit entscheidend. Auch Einbau und Wärmeabfuhr müssen bei der Auswahl berücksichtigt werden.

Welche Temperaturen können Rohrheizkörper erreichen?

Eine pauschale Höchsttemperatur gilt nicht für alle Rohrheizkörper. Entscheidend sind Mantelwerkstoff, Oberflächenbelastung, Wärmeabfuhr und konkrete Ausführung. Die Manteltemperatur ist außerdem von der Temperatur des erwärmten Mediums zu unterscheiden. Für Hochtemperaturanwendungen wird die zulässige Belastung anhand der Betriebsbedingungen festgelegt.

Was bedeutet Oberflächenbelastung bei Rohrheizkörpern?

Die Oberflächenbelastung ist die Heizleistung bezogen auf die beheizte Mantelfläche. Sie wird in W/cm² angegeben. Unbeheizte Bereiche zählen bei der Berechnung nicht zur wirksamen Heizfläche. Der Wert hilft dabei, die thermische Beanspruchung des Rohrheizkörpers zu beurteilen und die Leistung passend zur Anwendung auszulegen.

Was ist beim Erwärmen von Wasser und Öl zu beachten?

Der beheizte Bereich muss während des Betriebs ausreichend von der vorgesehenen Flüssigkeit umgeben sein. Ablagerungen können die Wärmeübertragung verschlechtern. Deshalb müssen Werkstoff, Oberflächenbelastung und Betriebsbedingungen auf das jeweilige Medium abgestimmt werden.

Welche Anschlussarten sind möglich?

Je nach Ausführung sind Bolzen-, Gewinde-, Litzen- oder Steckanschlüsse möglich. Die Auswahl richtet sich nach den elektrischen Anforderungen, der Temperatur im Anschlussbereich und der Einbausituation.

Welche Angaben werden für die Auslegung benötigt?

Wichtig sind das zu erwärmende Medium, Ausgangs- und Zieltemperatur, gewünschte Aufheizzeit sowie die verfügbare Betriebsspannung. Abmessungen, Wärmeisolierung und Betriebsweise, sowie benötigte Heizleistung und eine Zeichnung des Einbauraums helfen bei der individuellen Auslegung Ihrer Anwendung.
