BESCHREIBUNG

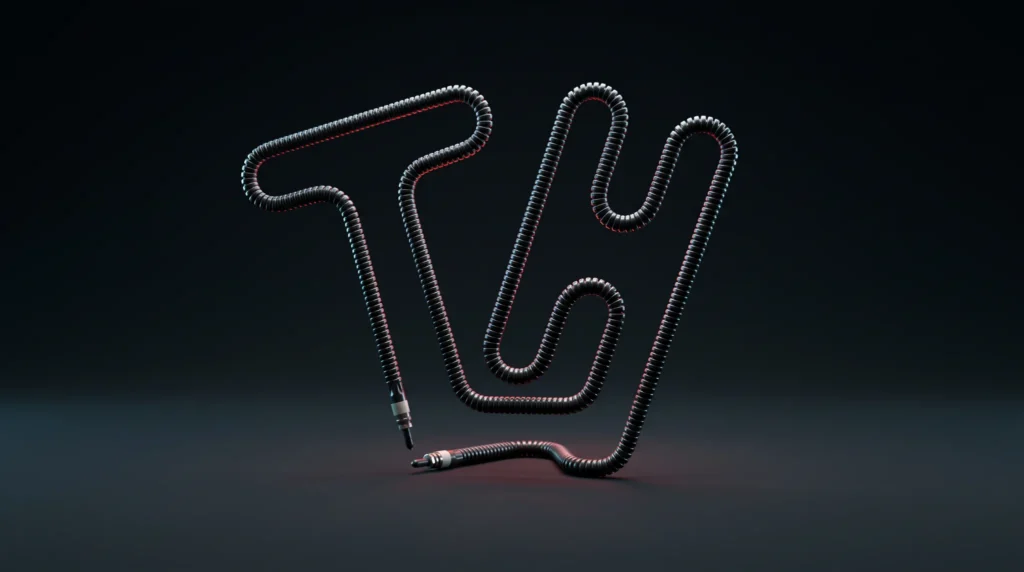

Der flexible Rohrheizkörper FLEX von Türk+Hillinger lässt sich ohne Spezialwerkzeug von Hand in die gewünschte Form biegen. Auch dreidimensionale Konturen können so umgesetzt werden. Das ermöglicht eine Anpassung direkt an die vorgesehene Nutgeometrie und erleichtert den Einbau in unterschiedliche Werkzeugkonturen.
Mit seinem Edelstahlmantel und seinen guten thermischen Eigenschaften eignet sich FLEX für die industrielle Werkzeugbeheizung, beispielsweise zur Beheizung von Heißkanalwerkzeugen in der Kunststoffindustrie. Runde und quadratische Querschnitte sowie unterschiedliche Längen und Leistungen ermöglichen eine anwendungsgerechte Auswahl.
Dreidimensional biegbar für individuelle Konturen
Manuell biegbare Rohrheizkörper bieten Vorteile, wenn die Heizkörperform erst beim Einbau festgelegt werden soll. FLEX lässt sich in alle drei Dimensionen biegen und an den Verlauf der vorgesehenen Nut anpassen. Dabei sind auch kleine Biegeradien möglich; die zulässige Biegung muss zur gewählten Ausführung passen.
Die flexible Formgebung vereinfacht außerdem die Lagerhaltung: Bei passenden elektrischen Daten und Abmessungen kann eine bevorratete Ausführung für unterschiedliche Konturen verwendet werden.
Runde und quadratische flexible Rohrheizkörper
Das FLEX-Lagerprogramm umfasst folgende Querschnitte:
| Ausführung | Verfügbare Querschnitte im Lagerprogramm |
|---|---|
| Rund | Ø 6,5 mm, Ø 8,0 mm und Ø 8,5 mm |
| Quadratisch | □ 6 × 6 mm und □ 8 × 8 mm |
Die Auswahl richtet sich nach dem Einbauraum, der benötigten Heizleistung und der Nutgeometrie. Runde und quadratische flexible Rohrheizkörper benötigen jeweils eine passend ausgelegte Aufnahme.
Nutmontage und Wärmeübertragung
Für den Einbau wird der flexible Rohrheizkörper an den vorgesehenen Nutverlauf angepasst und in die Aufnahme eingesetzt. Die Nutform und ihre Abmessungen müssen zur jeweiligen FLEX-Ausführung passen.
Ein guter Kontakt zwischen Rohrheizkörper und Werkzeug unterstützt die Wärmeübertragung. Für die Konstruktion sind deshalb die empfohlenen Nutabmessungen und Toleranzen aus der FLEX-Produktbroschüre zu berücksichtigen. So werden Formgebung, Einbau und thermische Anbindung bereits bei der Planung aufeinander abgestimmt.
TECHNISCHE DATEN
| Merkmal | Ausführung |
|---|---|
| Mantelmaterial | Edelstahl |
| Manteltemperatur | Bis 700 °C, abhängig von Einbau und Betriebsbedingungen |
| Standard-Anschlussspannung | 230 V |
| Optionale Anschlussspannungen | 12 bis 250 V |
| Hochspannungsfestigkeit* | 1.000 V AC |
| Isolationswiderstand* | ≥ 5 MΩ bei 500 V DC |
| Ableitstrom* | < 0,5 mA bei 253 V AC |
| Formgebung | Von Hand, dreidimensional und ohne Spezialwerkzeug biegbar |
| Querschnitte | Rund oder quadratisch |
| Leistungstoleranz | ±10 % |
| Längentoleranz | ±3,0 % |
| Sonderausführungen | Individuelle Länge, Heizleistung und Anschlussausführung |
| Unbeheizte Zonen | Auf Wunsch als biegbare Bereiche ausführbar |
* Geprüft bei Raumtemperatur.
Die angegebene Manteltemperatur beschreibt die Temperatur am Heizelement. Für Anschlussleitungen und Anschlusskomponenten gelten eigene Temperaturgrenzen.
Anschlussvarianten für Ihre Einbausituation
Für flexible Rohrheizkörper FLEX stehen je nach Ausführung verschiedene elektrische Anschlüsse zur Verfügung:
Die passende Anschlussvariante wird anhand der Einbausituation und der Temperatur im Anschlussbereich ausgewählt.
Flexible Rohrheizkörper ab Lager oder nach Maß
Türk+Hillinger bietet flexible Rohrheizkörper in unterschiedlichen Standardabmessungen und Leistungsstufen im Lagerprogramm an. Darüber hinaus sind kundenspezifische Ausführungen mit individueller Länge, Leistung und Anschlussgestaltung möglich. Auch biegbare, unbeheizte Zonen können vorgesehen werden.
Sie möchten flexible Rohrheizkörper kaufen oder eine Sonderanfertigung anfragen? Teilen Sie uns den gewünschten Querschnitt, die Länge, Betriebsspannung und Heizleistung mit. Eine Zeichnung der Nutkontur und Angaben zur Betriebstemperatur helfen bei der Auswahl.
Jetzt passenden FLEX auswählen und anfragen.
ANWENDUNG
In der Kunststoffindustrie zur Beheizung von Heißkanalwerkzeugen und viele andere Anwendungsmöglichkeiten.
Ihre Ansprechpartner
Sachbearbeitung
FLC – Flachheizkörper
FLEX – Flexibler Rohrheizkörper
RHK – Bremswiderstände
RKF – Flachrohrheizkörper
Fax: +49 (0) 74 61-70 14 – 155
E-Mail: fiedler@tuerk-hillinger.de
Technischer Vertrieb
FLEX – Flexibler Rohrheizkörper
Fax: +49 (0) 74 61 70 14 – 97 237
E-Mail: npastore@tuerk-hillinger.de
Was ist ein flexibler Rohrheizkörper?
Ein flexibler Rohrheizkörper ist ein elektrisches Heizelement, das sich an unterschiedliche Einbaukonturen anpassen lässt. FLEX besitzt einen Edelstahlmantel und kann ohne Spezialwerkzeug von Hand gebogen werden. Dadurch eignet er sich für die Beheizung von Werkzeugen mit individuellen Nutverläufen.
Wie biegt man flexible Rohrheizkörper?
FLEX wird von Hand an die benötigte Kontur angepasst. Die Formgebung ist auch dreidimensional möglich. Dabei müssen die zulässigen Biegebedingungen der jeweiligen Ausführung berücksichtigt werden. Stimmen Sie besonders enge oder komplexe Konturen vorab mit uns ab.
Welcher Biegeradius ist beim FLEX möglich?
Der mögliche Biegeradius hängt von der gewählten Ausführung und der vorgesehenen Geometrie ab. Ein einheitlicher Mindestbiegeradius gilt deshalb nicht für sämtliche FLEX-Querschnitte. Für die Prüfung Ihrer Kontur benötigen wir die Abmessungen des Heizelements und eine Zeichnung des Nutverlaufs.
Welche Nutgeometrie benötigen flexible Rohrheizkörper?
Die Nutgeometrie muss auf den runden oder quadratischen FLEX-Querschnitt abgestimmt sein. Nutbreite, Nuttiefe und Toleranzen sind aus den zugehörigen Einbauangaben zu übernehmen. Die Nennabmessung des Rohrheizkörpers allein reicht zur Festlegung der Nutmaße nicht aus.
Wie werden flexible Rohrheizkörper eingebaut?
Zunächst wird FLEX an den Verlauf der vorgesehenen Nut angepasst und anschließend in die passende Aufnahme eingesetzt. Entscheidend ist eine geeignete thermische Anbindung an das Werkzeug. Beachten Sie die empfohlenen Nutabmessungen und planen Sie ausreichend Platz für die elektrische Anschlussausführung ein.
Für welche Anwendungen eignet sich FLEX?
FLEX eignet sich für die Werkzeug- und Konturenbeheizung, insbesondere bei räumlichen Nutverläufen. Ein Anwendungsbereich ist die Beheizung von Heißkanalwerkzeugen in der Kunststoffindustrie. Die von Hand formbare Ausführung ermöglicht eine Anpassung an die jeweilige Werkzeuggeometrie.
Sind flexible Rohrheizkörper für 230 V erhältlich?
Ja. Die Standard-Anschlussspannung beträgt 230 V. Für kundenspezifische Ausführungen sind außerdem Anschlussspannungen von 12 bis 250 V vorgesehen. Spannung, Leistung und Abmessungen werden gemeinsam auf die Anwendung abgestimmt.
Können flexible Rohrheizkörper bei 700 °C eingesetzt werden?
Für FLEX ist eine Manteltemperatur bis 700 °C angegeben. Daraus ergibt sich keine pauschal zulässige Werkzeug- oder Anschlusstemperatur. Die tatsächliche Eignung hängt von Einbau, Wärmeübertragung und Betriebsbedingungen ab. Anschlussleitungen und Klemmen besitzen gesonderte Temperaturgrenzen.
Gibt es FLEX mit unbeheizten Zonen?
Ja. Flexible Rohrheizkörper können mit biegbaren, unbeheizten Zonen ausgeführt werden. Lage und Länge dieser Bereiche werden bei der Auslegung festgelegt. Geben Sie die gewünschten unbeheizten Abschnitte möglichst in Ihrer Zeichnung an.
Sind flexible Rohrheizkörper, beziehungsweise bzw. selten auch Heizschlangen genannt, ab Lager erhältlich?
Für FLEX gibt es ein Lagerprogramm mit runden und quadratischen Ausführungen in verschiedenen Längen und Leistungen. Die benötigte Kontur kann beim Einbau von Hand geformt werden. Die aktuelle Verfügbarkeit der passenden Ausführung erhalten Sie auf Anfrage.
