BESCHREIBUNG

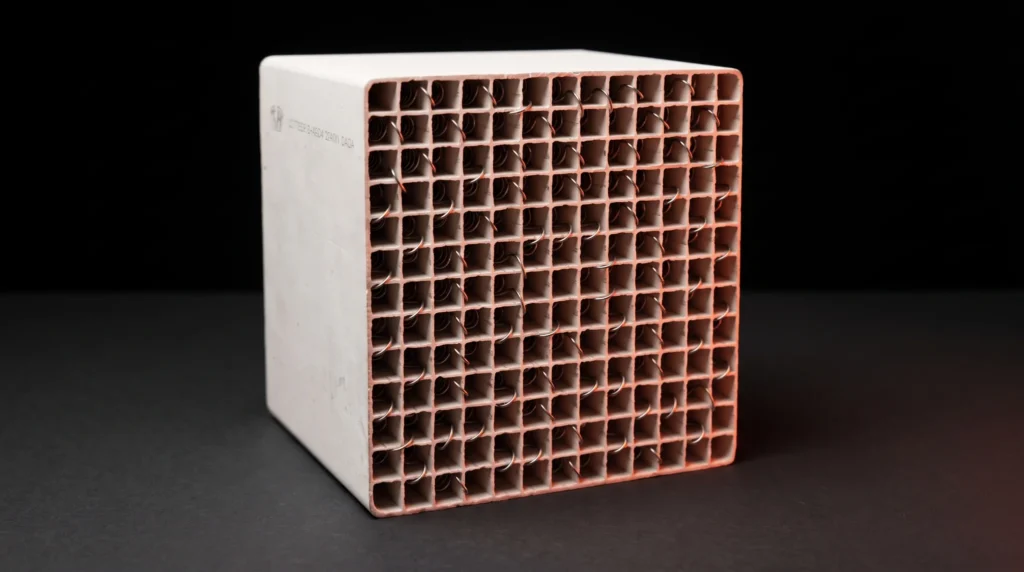

Mit unserer Heizelementserie PK 150 × 150 bieten wir Luftheizelemente für Hochtemperaturanwendungen bis 1000 °C. Die auf Widerstandselementen basierende Bauweise besitzt einen standardisierten Formfaktor von 150 × 150 mm und verwendet nichtbrennbare keramische Trägermaterialien.
Wir setzen die Serie im Sonderanlagenbau zur Lufterwärmung, zur Erwärmung von Industriegasen und in der Abgasbehandlung ein. Dank des standardisierten Formfaktors fertigen wir bereits ab Stückzahl 1. Unser technischer Vertrieb unterstützt Sie bei der Abstimmung auf Ihre Prozessbedingungen.
Hochtemperatur-Lufterwärmung im Format 150 × 150 mm
Unser Luftheizelement im Format 150 × 150 mm ermöglicht die Integration elektrischer Hochtemperaturbeheizung in individuelle Anlagenkonzepte. Je nach Anwendung sind Leistungen bis zu 50 kW je Element für Luftmengen von 50 bis 1000 m³/h möglich.
Für einen Hochtemperatur-Lufterhitzer bis 1000 °C stimmen wir Heizleistung, Luftmenge sowie Ein- und Austrittstemperatur gemeinsam ab. Die genannten Höchstwerte sind keine pauschale Zusage, dass maximale Temperatur, maximale Leistung und maximaler Volumenstrom gleichzeitig erreicht werden.
| Merkmal | Angabe |
|---|---|
| Produktserie | PK 150 × 150 |
| Formfaktor | 150 × 150 mm |
| Temperaturbereich | Hochtemperaturanwendungen bis 1000 °C, abhängig von der Auslegung |
| Leistung je Element | Bis zu 50 kW, anwendungsabhängig |
| Luftmenge | 50–1000 m³/h, anwendungsabhängig |
| Trägermaterial | Nichtbrennbare Keramik |
| Spannung und Verschaltung | Nach Anwendung abzustimmen |
| Fertigung | Ab Stückzahl 1 |
| Erweiterung | Kombination mehrerer Heizelemente für größere Leistungen und Volumendurchsätze |
| Optionen | Halterahmen, integrierte Thermoelemente und druckdichte Hochtemperaturdurchführungen |
Ob Sie ein Luftheizelement mit bis zu 50 kW oder eine Ausführung für einen Volumenstrom bis 1000 m³/h benötigen: Wir prüfen die Anforderungen anhand des vollständigen Betriebspunkts.
Elektrische Prozessgaserhitzung und Abgasbehandlung
Neben Luft können wir mit der Serie PK 150 × 150 auch Industriegase erwärmen. Für den Einsatz als Hochtemperatur-Gaserhitzer prüfen wir das Medium, seine Zusammensetzung und die vorgesehenen Temperaturen.
Eine elektrische Prozessgaserhitzung bis 1000 °C wird auf die konkrete Anwendung abgestimmt. Teilen Sie uns deshalb auch mögliche korrodierende Bestandteile im Gasstrom mit. Diese Angaben sind für die Auswahl und Integration des Hochtemperatur-Prozessgaserhitzers erforderlich.
Als Heizelement für die Abgasbehandlung kommt PK 150 × 150 im Sonderanlagenbau zum Einsatz. Ein dokumentiertes Anwendungsbeispiel ist ein Komplettgerät mit 120 kW für die Abgasbehandlung bei 800 °C. Diese Leistung bezieht sich auf das vollständige Gerät, nicht auf ein einzelnes Heizelement.
Mehrere Heizelemente kombinieren
Für größere Volumendurchsätze und höhere Gesamtleistungen können wir mehrere PK-Elemente kombinieren. Das modulare Hochtemperatur-Luftheizelement ermöglicht damit die Zusammenstellung einer anwendungsgerechten Heizlösung.
Die Anzahl der Elemente, ihre Anordnung und die elektrische Verschaltung stimmen wir auf den erforderlichen Durchsatz und den Temperaturhub ab. Halterahmen sind als Zubehör verfügbar.
LABS-freie und reinraumgeeignete Ausführungen
Für besondere Prozessanforderungen bieten wir zusätzliche Varianten an:
- LABS-freie Luftheizelemente: Ausführungen frei von lackbenetzungsstörenden Substanzen.
- Luftheizelemente für Reinraumanwendungen: Eine reinraumgeeignete Ausführung ohne VOC-Emissionen ist verfügbar.
- Integrierte Thermoelemente: Optional zur Temperaturerfassung am Hochtemperatur-Heizelement.
- Druckdichte Hochtemperaturdurchführungen: Für den elektrischen Anschluss bei entsprechendem Anlagenkonzept.
LABS-Freiheit und Reinraumeignung sind Merkmale der jeweiligen Sonderausführung. Bitte geben Sie die Anforderungen Ihres Prozesses bereits bei der Anfrage an.
Auslegung für Luftstrom und Umluftbetrieb
Vor dem Einsatz prüfen wir mit Ihnen die Anwendungsparameter. Dazu gehören Luftmenge beziehungsweise Strömungsgeschwindigkeit sowie die gewünschten Ein- und Austrittstemperaturen.
Soll das Hochtemperatur-Luftheizelement im Umluftbetrieb eingesetzt werden, benötigen wir zusätzlich Angaben zur maximal angestrebten Temperatur und zu den Eintrittsbedingungen am Heizelement.
Beim Einsatz im Luftstrom muss der Lüfter nach dem Abschalten der Heizung mindestens fünf Minuten nachlaufen. Dieser Nachlauf ist erforderlich, um Schäden am Heizelement zu vermeiden. Zusätzlich empfehlen wir den Einsatz von Strömungs- und Temperaturwächtern.
PK 150 × 150 für Ihre Anwendung anfragen
Für die Auslegung Ihrer Hochtemperatur-Heizlösung benötigen wir:
Senden Sie unserem technischen Vertrieb Ihre Betriebsdaten und Einbauanforderungen. Wir prüfen die passende Ausführung und bei Bedarf die Kombination mehrerer Heizelemente.
OPTIONEN
Luftmengen von 50–1000 m³/h sind je nach Anwendung Leistungen bis zu 50 kW je Element in allen Spannungsstufen und Verschaltungen erhältlich. Größere Volumendurchsätze und Leistungen sind durch die Kombination mehrerer Heizelemente möglich. Halterahmen und weiteres Zubehör, wie z.B. integrierte Thermoelemente, sowie druckdichte Hochtemperaturdurchführungen für den elektrischen Anschluss sind verfügbar. Varianten frei von benetzungsstörenden Substanzen / LABS sind erhältlich. Reinraumgeeignete Ausführung ohne VOC-Emissionen verfügbar.
PK 150 x 150 BIS 1000°C
Direkter Draht zu unseren Experten.
Unser technischer Vertrieb unterstützt Sie bei der Auswahl der passenden PK-Ausführung.
Nur für Geschäftskunden. Kein Privatverkauf.
ANWENDUNG
Kanal-Lufterhitzer in der Klimatechnik, Trocknungsanlagen, Apparatebau, Verfahrenstechnik
KONTAKTIEREN SIE UNS
Werk Limbach-Oberfrohna, Deutschland
Dorotheenstr. 22, 09212 Limbach-Oberfrohna
Sind 1000 °C, 50 kW und 1000 m³/h gleichzeitig möglich?
Diese Angaben beschreiben die anwendungsabhängigen Möglichkeiten der Serie. Sie sind nicht als gemeinsam garantierter Betriebspunkt zu verstehen. Wir prüfen Heizleistung, Volumenstrom und Temperaturanforderungen zusammen und legen die geeignete Ausführung fest.
Können mehrere PK-Heizelemente zusammen eingesetzt werden?
Ja. Für höhere Gesamtleistungen und größere Volumendurchsätze können wir mehrere Elemente kombinieren. Anordnung und Verschaltung werden für die jeweilige Anlage abgestimmt.
Eignet sich PK 150 × 150 für Prozessgase und Abgasbehandlung?
Ja, diese Anwendungen gehören zu den Einsatzbereichen der Serie. Die Eignung für ein bestimmtes Gas prüfen wir anhand seiner Zusammensetzung, der Temperatur und der weiteren Betriebsbedingungen.
AufklappelIst ein Hochtemperatur-Lufterhitzer mit Thermoelement erhältlich?
Integrierte Thermoelemente sind als Option verfügbar. Die gewünschte Temperaturerfassung stimmen wir mit Ihrem Mess- und Regelungskonzept ab. Ein Thermoelement allein umfasst noch keine vollständige Regelung.
Welche Strömungsüberwachung ist vorgesehen?
Wir empfehlen Strömungs- und Temperaturwächter für den Betrieb. Die geeignete Überwachung muss auf die Anlage und ihre Betriebsbedingungen abgestimmt werden. Sie ist nicht pauschal als serienmäßig integrierte Ausstattung zu verstehen.
Warum muss der Lüfter nach dem Abschalten weiterlaufen?
Der Luftstrom führt die verbleibende Wärme ab. Aufgrund der hohen Leistungsdichte ist beim Einsatz im Luftstrom ein Lüfternachlauf von mindestens fünf Minuten erforderlich. Ohne ausreichende Nachkühlung kann das Heizelement beschädigt werden.
Sind LABS-freie und reinraumgeeignete Varianten verfügbar?
Ja. Wir bieten LABS-freie Varianten sowie eine reinraumgeeignete Ausführung ohne VOC-Emissionen an. Nennen Sie uns die konkreten Anforderungen, damit wir die passende Variante für Ihren Prozess abstimmen können.
Verkaufen Sie PK 150 × 150 an Privatpersonen?
Nein. Unser Angebot richtet sich ausschließlich an Geschäftskunden. Wir verkaufen keine Heizelemente an Privatpersonen oder Privathaushalte.
