BESCHREIBUNG

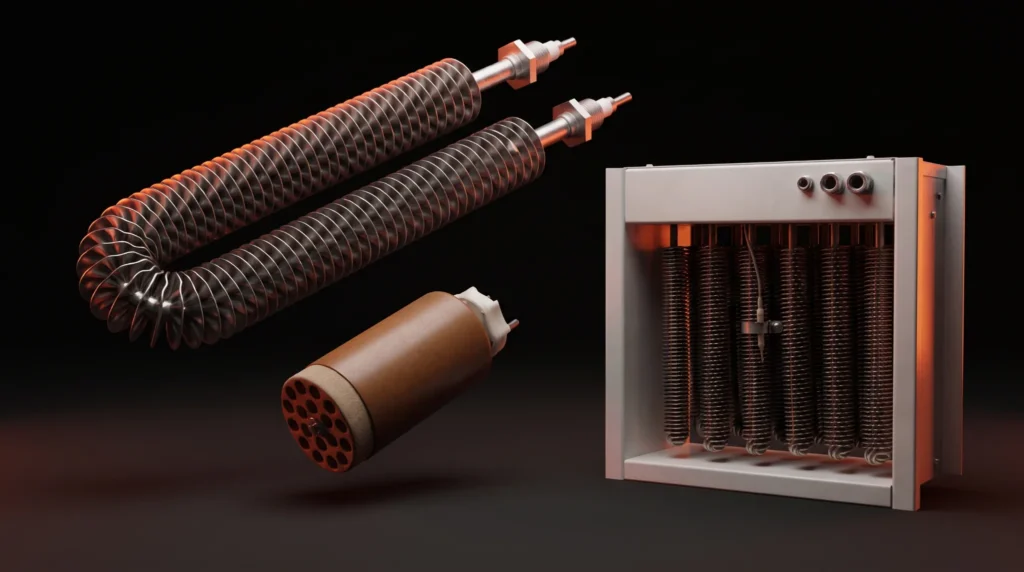

Unsere Elektro-Lufterhitzer HRR erwärmen Luft in industriellen Anlagen und Luftkanalsystemen. Sie bestehen aus Rohrheizkörpern oder Rippenrohrheizkörpern, die in ein passendes Gehäuse eingebaut sind. Als elektrisches Heizregister für den Luftkanal stimmen wir die Baugruppe auf den benötigten Luftdurchsatz, die gewünschte Temperatur und die Einbausituation ab.
Wir fertigen Kanallufterhitzer für die Klimatechnik, Trocknungsanlagen, den Apparatebau und die Verfahrenstechnik. Unser technischer Vertrieb unterstützt Sie bei der Auswahl von Bauform, Heizleistung, Werkstoffen und Temperaturausstattung.
Kanallufterhitzer mit Gehäuse aus Edelstahl oder verzinktem Stahlblech
Unsere HRR-Gehäuse fertigen wir aus verzinktem Stahlblech oder Edelstahl 1.4301. Ob ein Kanallufterhitzer aus Edelstahl oder eine Ausführung aus verzinktem Stahlblech geeignet ist, richtet sich nach den Umgebungs- und Betriebsbedingungen.
Im Gehäuse setzen wir überwiegend Rippenrohrheizkörper ein. Ihre vergrößerte wärmeabgebende Oberfläche ermöglicht bei entsprechender Auslegung eine niedrige Temperatur am Heizelement und kompakte Abmessungen. Je nach Anwendung sind auch Ausführungen mit glatten Rohrheizkörpern möglich.
Gehäusematerial und Mantelwerkstoff der Heizelemente wählen wir getrennt aus. Dabei berücksichtigen wir das zu erwärmende Medium, die Temperaturen und mögliche aggressive Bestandteile.
TECHNISCHE DATEN
| Merkmal | Ausführung |
|---|---|
| Leistungsbereich der auf der Produktseite aufgeführten HRR-Ausführungen | 2–108 kW |
| Aufgeführter Abmessungsbereich | 250 × 250 × 108 mm bis 800 × 800 × 250 mm |
| Netzanschluss | Wahlweise 400 V oder 480 V Drehstrom |
| Verschaltung | Stern- oder Dreieckschaltung, passend zur Ausführung |
| Gehäuse | Verzinktes Stahlblech oder Edelstahl 1.4301 |
| Heizelemente | Rohrheizkörper oder Rippenrohrheizkörper |
| Leistungsaufteilung | Schaltstufen nach Vorgabe |
| Anschlusskasten | Je nach Ausführung bis Schutzart IP64 |
| Temperaturausstattung | Optional Regler, Begrenzer oder angebrachtes Thermoelement |
Die konkrete Kombination aus Leistung, Abmessungen und Anschlussausführung legen wir anhand Ihrer Betriebsdaten fest. Sonderausführungen sind auf Anfrage möglich.
Rechteckige Kanallufterhitzer
Einen rechteckigen Kanallufterhitzer passen wir an die Maße Ihres Luftkanals an. Kanalquerschnitt, Flanschmaße und verfügbarer Einbauraum bilden die Grundlage für die Gehäuseausführung.
Zylindrische Lufterhitzer HRZ
Für runde Luftleitungen bieten wir zylindrische Lufterhitzer der Bauform HRZ an. Diese Rohr-Lufterhitzer sind mit Vorzugsdurchmessern von 100, 125, 150, 200, 250 und 300 mm beschrieben. Die passende Größe stimmen wir auf Luftmenge und Einbausituation ab.
Flansch-Lufterhitzer HRF und HRF-AK
Für den Flanscheinbau in Luftkanäle stehen die Bauformen HRF und HRF-AK zur Verfügung. Bei höheren Lufttemperaturen können wir einen Elektro-Lufterhitzer mit abgesetztem Anschlusskasten vorsehen. Diese AK-Ausführung wird passend zur thermischen Beanspruchung des Anschlussbereichs ausgelegt.
Einsatzbereiche unserer elektrischen Lufterhitzer
Als elektrische Lufterhitzer für die Industrie integrieren wir HRR in unterschiedliche Anlagenkonzepte:
- Elektro-Lufterhitzer für Trocknungsanlagen: zur Erwärmung der benötigten Prozessluft
- Kanallufterhitzer für die Klimatechnik: zur Luftbeheizung innerhalb von Lüftungs- und Klimakanälen
- Elektro-Lufterhitzer für die Verfahrenstechnik: zur Bereitstellung erwärmter Luft für industrielle Prozesse
- Lufterhitzer für den Apparatebau: als angepasste Heizbaugruppe für Geräte und Anlagen
Für jede Anwendung betrachten wir Luftmenge, Temperaturhub und Einbaubedingungen gemeinsam.
Heizleistung, Luftmenge und Austrittstemperatur
Die benötigte Heizleistung hängt wesentlich davon ab, welche Luftmenge erwärmt werden soll und wie groß die Differenz zwischen Eintritts- und Austrittstemperatur ist. Zusätzlich berücksichtigen wir Wärmeverluste und die Eigenschaften des Mediums.
Für die Auslegung Ihres Elektro-Lufterhitzers benötigen wir deshalb den Volumenstrom sowie die gewünschte Eintritts- und Austrittstemperatur. Bitte geben Sie auch an, auf welche Temperatur- und Druckbedingungen sich die Luftmengenangabe bezieht.
Die Luftgeschwindigkeit im Kanallufterhitzer ergibt sich aus dem Volumenstrom und dem verfügbaren Strömungsquerschnitt. Sie beeinflusst die Wärmeabfuhr an den Heizelementen und den Druckverlust der Baugruppe. Mit steigender Strömungsgeschwindigkeit nimmt der Luftwiderstand zu. Kanalabmessungen, Heizleistung und Luftförderung müssen daher aufeinander abgestimmt werden.
Temperaturregelung, Überwachung und Schaltstufen
Wir können Ihren Elektro-Lufterhitzer mit Temperaturregler und/oder Temperaturbegrenzer ausstatten. Die eingebauten Komponenten sind zur Einbindung in die Steuerung der Anlage vorgesehen.
Ein Temperaturregler dient der vorgesehenen Temperaturführung. Ein Temperaturbegrenzer übernimmt die Begrenzung bei einer unzulässigen Temperaturüberschreitung. Als weitere Option ist ein Elektro-Lufterhitzer mit Thermoelement möglich, das am Rippenrohrheizkörper angebracht wird.
Die Heizleistung können wir nach Vorgabe auf mehrere Schaltstufen verteilen. Anzahl und Leistung der Stufen stimmen wir mit dem Regelungskonzept und der elektrischen Versorgung ab. Für Elektro-Lufterhitzer mit 400 V oder 480 V legen wir die passende Verschaltung anwendungsbezogen fest.
Für den Betrieb ist eine elektrische Lüfterverriegelung erforderlich: Der Lufterhitzer darf nur eingeschaltet werden können, wenn der Lüfter läuft. Diese Funktion muss bei der Integration in die Anlagensteuerung berücksichtigt werden.
Elektro-Lufterhitzer als Sonderanfertigung
Wir fertigen Elektro-Lufterhitzer als Sonderanfertigung nach Ihren Maß- und Betriebsvorgaben. Dazu stimmen wir Gehäuse, Kanalanschluss, Einbaumaße, Heizleistung und Ausstattung gemeinsam ab.
Für Ihre Anfrage benötigen wir:
Für den ausgewählten Erhitzer erhalten Sie ein Datenblatt mit Prinzipskizze und den wesentlichen technischen Angaben. Senden Sie unserem technischen Vertrieb Ihre Anforderungen oder eine Zeichnung – wir unterstützen Sie bei der passenden Auslegung.
ELEKTRO-LUFTERHITZER HRR
Direkter Draht zu unseren Experten.
Unser technischer Vertrieb unterstützt Sie bei der Auswahl der passenden HRR-Ausführung.
Nur für Geschäftskunden. Kein Privatverkauf.
ANWENDUNG
Kanal-Lufterhitzer in der Klimatechnik, Trocknungsanlagen, Apparatebau, Verfahrenstechnik
KONTAKTIEREN SIE UNS
Türk+Hillinger Elektrowärme GmbH – Germany
Dorotheenstr. 22, 09212 Limbach-Oberfrohna
Was unterscheidet HRR von einem einzelnen Rippenrohrheizkörper RHR?
RHR bezeichnet das einzelne berippte Heizelement. Bei HRR kombinieren wir die Heizelemente mit einer Gehäuse- beziehungsweise Einbaubauform für den Luftkanal. Die Auslegung umfasst damit auch Kanalanschluss, Luftführung und elektrische Leistungsaufteilung.
Wie wird die Leistung eines Elektro-Lufterhitzers berechnet?
Grundlage sind die Luftmenge und die gewünschte Temperaturerhöhung zwischen Eintritt und Austritt. Hinzu kommen die Stoffeigenschaften der Luft und die Wärmeverluste. Wir prüfen diese Angaben zusammen mit den Betriebsbedingungen und legen daraus die erforderliche Heizleistung aus.
Welche Austrittstemperatur ist mit HRR erreichbar?
Die erreichbare Austrittstemperatur hängt von Luftmenge, Eintrittstemperatur, Heizleistung und Bauform ab. Wir stimmen sie deshalb für die konkrete Anwendung ab.
Warum sind Luftgeschwindigkeit und Druckverlust wichtig?
Die Luftgeschwindigkeit beeinflusst die Wärmeabfuhr von den Heizelementen. Gleichzeitig erzeugt der Kanallufterhitzer einen Strömungswiderstand, den die Luftförderung überwinden muss. Wir betrachten deshalb Volumenstrom, Kanalquerschnitt und Druckverlust gemeinsam.
AufklappelemenWird der Elektro-Lufterhitzer mit einem Lüfter geliefert?
Die beschriebene HRR-Baugruppe umfasst keinen serienmäßig integrierten Lüfter. Die Luftförderung wird anlagenseitig vorgesehen. Über eine elektrische Verriegelung muss sichergestellt sein, dass die Heizung nur bei laufendem Lüfter eingeschaltet werden kann.
Welche Schutzart ist für den Elektro-Lufterhitzer erhältlich?
Für den Anschlusskasten sind je nach Ausführung Schutzarten bis IP64 möglich. Diese Angabe bezieht sich auf den Anschlusskasten. Die passende Ausführung stimmen wir auf die Bedingungen am Einbauort ab.
Können Temperaturregler und Temperaturbegrenzer integriert werden?
Ja. Wir können Regler und/oder Begrenzer vorsehen und die Ausstattung auf Ihr Anlagenkonzept abstimmen. Die Komponenten werden in die Steuerung des Lufterhitzers eingebunden. Auch ein am Heizelement angebrachtes Thermoelement ist als Option möglich.
Aufklappelement Verkaufen Sie Elektro-Lufterhitzer an Privatpersonen?
Nein. Unser Angebot richtet sich ausschließlich an Geschäftskunden. Wir verkaufen keine Elektro-Lufterhitzer an Privatpersonen oder Privathaushalte.
